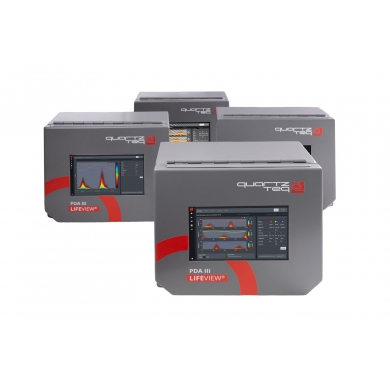

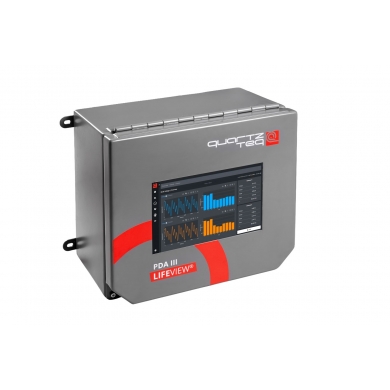

Quartzteq LIFEVIEW PDA III 局放监测系统
LIFEVIEW® PDA III 是我们最新一代永久安装的在綫状态监测系统，专爲 高压电机和发电机在高强度工业环境中设计。它持续在用户定义的间隔测量局部放电（PD），爲提供实时趋势、报警通知及绝缘健康关键洞察。
- 3通道PD监控，分辨率爲16位
- 高级幹扰滤波能力
- 增益配置选项，允许连接大多数*PD传感器
- 可选：轴电压和/或转子磁通
- 内置模拟输出和警告/报警继电器

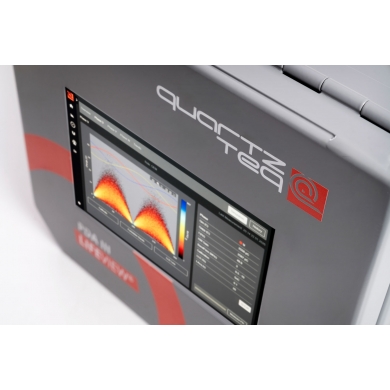

- 内置屏幕，配备实时视觉指示器，用于预警警报和趋势概览
- 用于长期趋势分析的内部数据存储
数据采集
- 局部放电：3个通道（0-12伏差分）测量
- 符合IEC 60270和IEC 60034-27-2
- 轴电压：2通道（-5V至5V）
- 转子磁通：1通道（-6V到6V）
- 同步源：内部、外部、第一阶段 / 第二阶段 / 第三阶段
- 局部放电带通频率：100kHz-1MHz，500kHz-10MHz，1MHz-10MHz，2MHz-10MHz
- 512Gb SSD 用于数据存储
接口
- 电源：100-240VAC +/- 10%，50/60Hz 或 80-370VDC
- 最大功率：72W
- 模拟输出：4通道 4-20mA
- 继电器输出：4个NO/NC输出
- 局域网：以太网RJ45外部端口
- 数据通信：2个USB外部端口
环境
- 工作温度：-10 - 55⁰C
- 相对湿度：10-90%
- IP等级：IP66
- ATEX/IECEx评级：仅限安全区域
机械尺寸
- 尺寸：370毫米（宽）x 330毫米（高）x 224毫米（深）
- 体重：11公斤
软件
- 局部放电：以相位或时间参考模式显示相位解析的PD模式
- 局部放电值：表观电荷（Qm，Qapp）
- 轴电压波形显示，包括谐波阶数
- 轴电压和电流测量，显示最大值和均方根值
- 转子磁通泄漏显示，集成总磁通和转子綫圈间归一化差值
- 操作系统：Windows IoT
