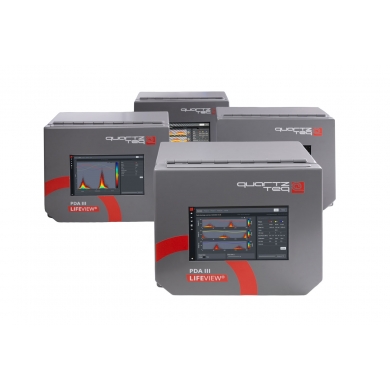

Quartzteq LIFEVIEW PDA III 局放監測系統
LIFEVIEW® PDA III 是我們最新一代永久安裝的在綫狀態監測系統，專爲 高壓電機和發電機在高强度工業環境中設計。它持續在用戶定義的間隔測量局部放電（PD），爲提供實時趨勢、報警通知及絕緣健康關鍵洞察。
- 3通道PD監控，分辨率爲16位
- 高級幹擾濾波能力
- 增益配置選項，允許連接大多數*PD傳感器
- 可選：軸電壓和/或轉子磁通
- 內置模擬輸出和警告/報警繼電器
- 內置屏幕，配備實時視覺指示器，用于預警警報和趨勢概覽
- 用于長期趨勢分析的內部數據存儲
數據采集
- 局部放電：3個通道（0-12伏差分）測量
- 符合IEC 60270和IEC 60034-27-2
- 軸電壓：2通道（-5V至5V）
- 轉子磁通：1通道（-6V到6V）
- 同步源：內部、外部、第一階段 / 第二階段 / 第三階段
- 局部放電帶通頻率：100kHz-1MHz，500kHz-10MHz，1MHz-10MHz，2MHz-10MHz
- 512Gb SSD 用于數據存儲
接口
- 電源：100-240VAC +/- 10%，50/60Hz 或 80-370VDC
- 最大功率：72W
- 模擬輸出：4通道 4-20mA
- 繼電器輸出：4個NO/NC輸出
- 局域網：以太網RJ45外部端口
- 數據通信：2個USB外部端口
環境
- 工作溫度：-10 - 55⁰C
- 相對濕度：10-90%
- IP等級：IP66
- ATEX/IECEx評級：僅限安全區域
機械尺寸
- 尺寸：370毫米（寬）x 330毫米（高）x 224毫米（深）
- 體重：11公斤
軟件

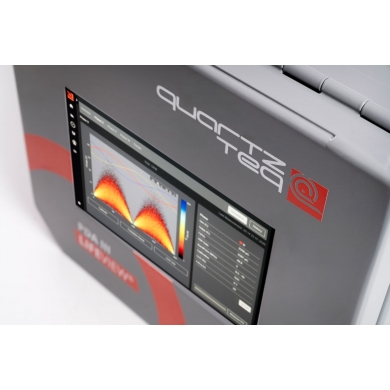

- 局部放電：以相位或時間參考模式顯示相位解析的PD模式
- 局部放電值：表觀電荷（Qm，Qapp）

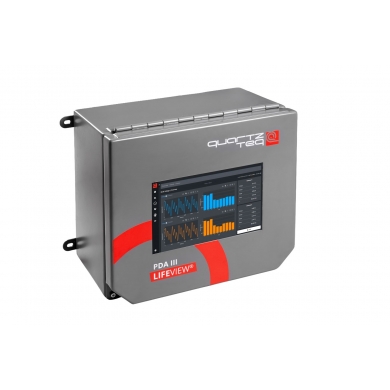

- 軸電壓波形顯示，包括諧波階數
- 軸電壓和電流測量，顯示最大值和均方根值
- 轉子磁通泄漏顯示，集成總磁通和轉子綫圈間歸一化差值
- 操作系統：Windows IoT
